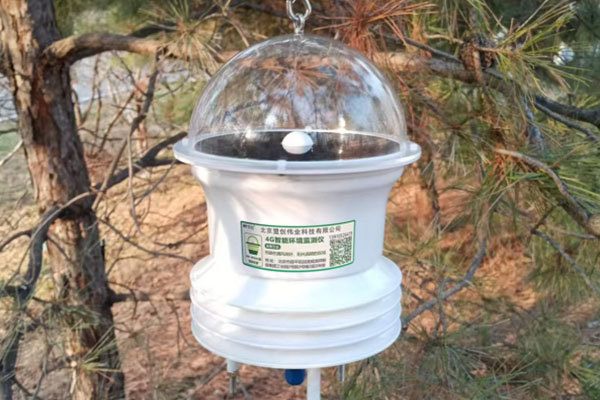

“智能花籃”4G環境數據監測儀
- 產品介紹
一、產品簡介

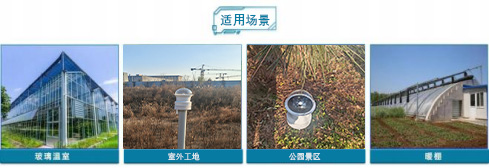

“智能花籃”4G環境數據監測儀，適用于在戶外景區、森林湖泊、溫室大棚、畜牧養殖、辦公樓宇、圖書館、倉儲庫房、遺址保護、博物館、檔案館、酒店客房等各種野外、室內環境下進行可監測空氣溫濕度、光強、大氣壓力、CO2、土壤溫濕度、土壤鹽分、土壤養分和PH、粉塵、噪聲、NO2、O2、O3、H2S、CO、NH3、SO2等項指標?？筛鶕?jù)用戶不同環境需求定制氣象參數，如風速、風向、雨量等測量要素參數的采集，通過4G無線傳輸?shù)皆贫朔?wù)器，進行數據統計、分析預警、用戶可通過手機和計算機隨時查看和下載數據，為提升管理效率和質量提供技術支持。
二、產品結構
1．智能采用低功耗采集器，板載環境溫度、濕度、光照及二氧化碳傳感器等，具備低功耗休眠功能，低功耗模式降低自身功耗。
2．采集器內置 4G 通信模組，可接入云平臺實時上傳采集數據，通過云平臺對設備進行配置下發，支持遠程軟件升級。
3．采集器內置 2 路 RS485 接口，RS485-2 可對外輸出 12V 用于外接多 路傳感器。
4．高配板內置 2000mAH 鋰電池，集太陽板充電于一體，不接外部電源仍然可以獨立運行。
5．支持 LED 顯示屏（ 單色或雙色屏）直聯，可按照需求定展示內容和字體大小。
6．采集器可外擴多路繼電器控制，快速實現邏輯化編程。兼容多種標注協議，如： MODBUS、MQTT、水文、水資源、HJ/T212 、OPC 等，能夠滿足各行業應用需求.
7．同時采用開放式設計，可擴展性強，方便進行硬件和軟件的升級，滿足用戶定制化需 求。
8．軟件平臺支持 PC 端和手機 APP 同步，可查看實時數據、歷史數據、遠程管理、設備控 制、視頻監控、用戶管理、權限分配、電話短信報警等功能。
三、產品特點
1、溫度、濕度、光照強度、CO2 等多要素一體式；
2、通訊方式：4G、RS485、LORA（可擴展 Lora 通信），多種通訊方式可選；
3、精度高、性能可靠、防護性好，適用于溫室內高濕環境；室外
4、采集器內置4G數據無線傳輸模塊，三年流量卡，可將數據實時傳輸?shù)轿锫?lián)網端數據平臺，隨時保存采集數據。
5、支持手機APP、微信公眾號、計算機隨時查看各個參數實時數據和歷史數據、可以設定短信報警。
6、實時監測氣象環境數據，本機默認采集間隔時間5分鐘，開機后自動檢測上傳，如需要調整采集間隔，可進入設備賬號自行修改。
7、如需要手動采集，登錄計算機、手機設備賬號數據頁面，手動點擊采集按鈕，可采集瞬時數據。
8、現場檢測時可微信直接掃描設備二維碼，無需登錄，直接查看實時數據。
9、抗干擾能力強，具有看門狗電路, 自動復位功能,保證系統穩定運行；
10、太陽能板一體化設計，內置鋰電池供電，超低功耗,免布線;
11、儀器圓形體積小巧，設計尺寸：直徑168mm、,便于安裝，適用于壁掛、頂裝、吊掛等多種安裝方式，模塊化設計簡單美觀，靈活布局。
12、數據采集采用高速處理芯片，穩定、抗干擾。
13、免維護，無需現場校準；
14、采用GABP 復合塑料，防紫外線防風化防腐蝕，室外應用常年不變色。
四、技術參數
監測參數 | 測量范圍 | 分辨率 | 精度 |
溫度 | -40～70℃ | 0.1℃ | ±0.2℃ (@25℃ , 典型） |
濕度 | 0-100%RH | 0.1%RH | ±3%RH (0-90%RH） |
光照強度 | 0-20KLUX | 1LUX | 3% |
CO2 | 0-10000ppm | ±40ppm | 3% |
大氣壓力 | 10～1100hpa | 1hpa | ±1% |
土壤溫度 | -40℃～85℃ | 0.1℃ | 0.1℃ |
土壤濕度 | 0-100%RH | 0.1%RH | ±3%RH (0-90%RH） |
土壤電導率 | 0-20000us/cm | 10us/cm | ±3% |
土壤鹽分 | 0～10000mg/L | 1mg/L | 測量精度：±3% |
土壤氮磷鉀、銨態氮、硝態氮 | 0～3000 ppm | 1pp | ±2%
|
通訊方式選配 | RS485、4G（選配） | ||
通信協議選配 | Modbus 通訊協議、MQTT 協議、其他定制協議 | ||
供電選配 | DC12-24V 、太陽能：3W 太陽能板、6HA鋰電池 | ||

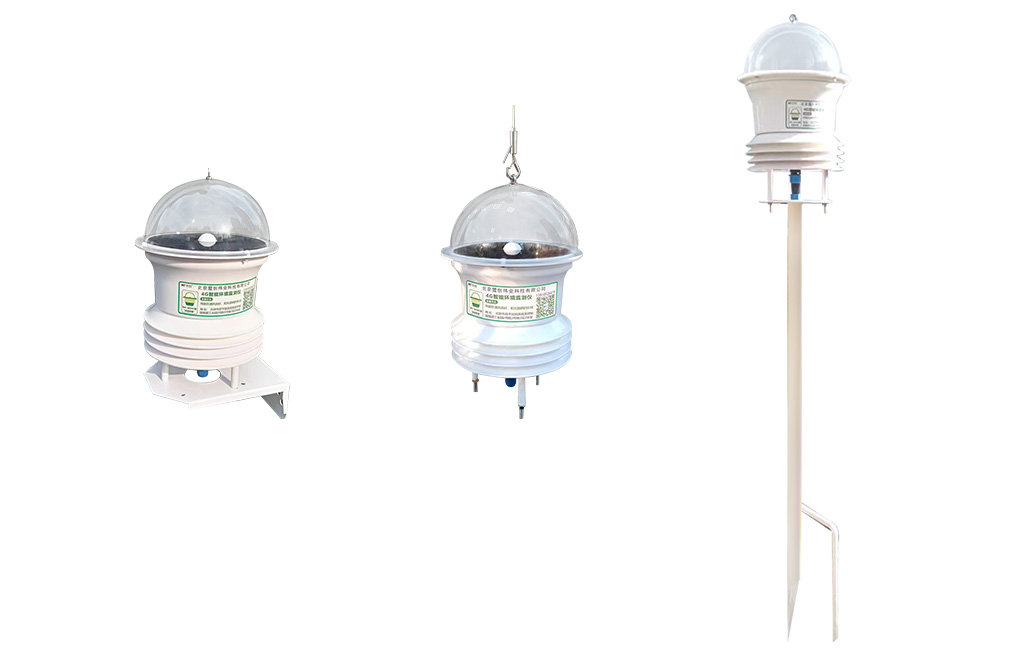

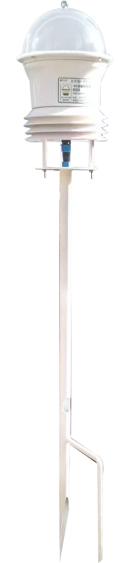

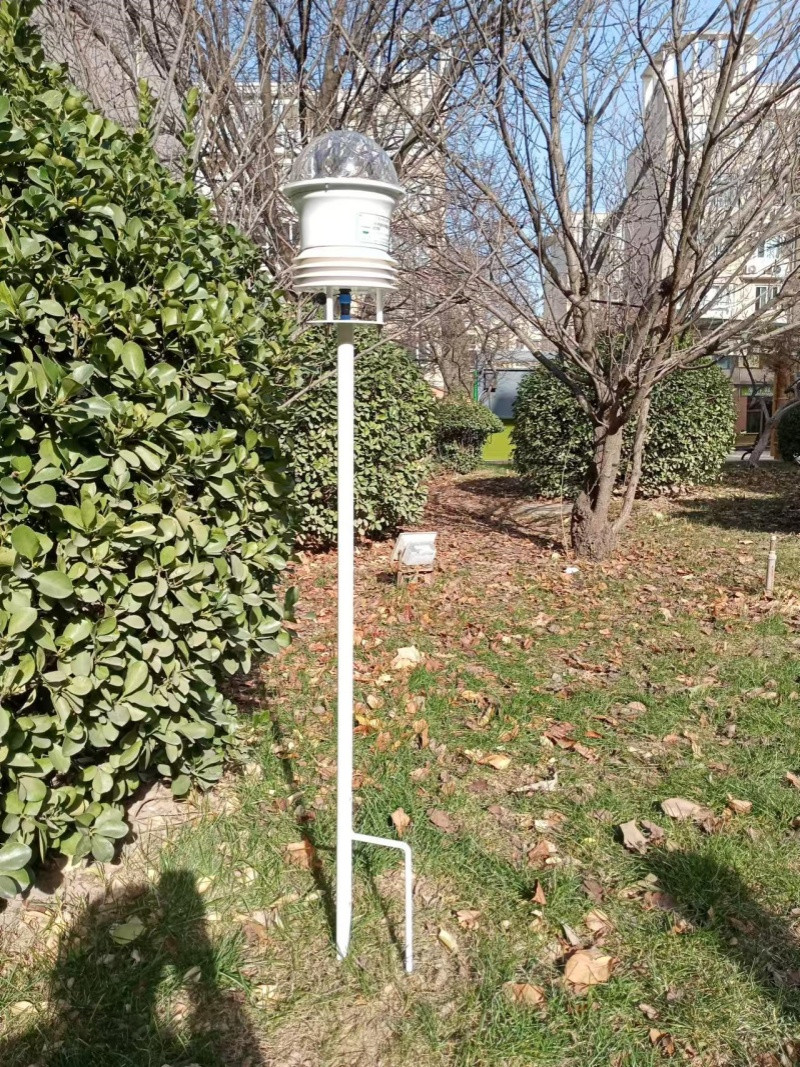

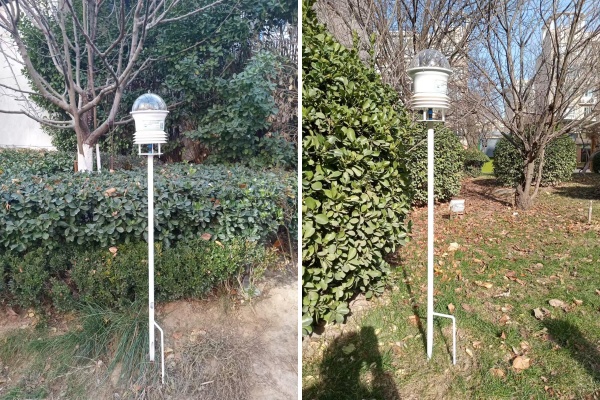

固定方式選配 | 吊環固定、壁掛、立桿 | ||
工作功耗 | ＜1W | ||
休眠功耗 | ＜20mW | ||
殼體材質 | GABP 復合塑料（防紫外線防風化防腐蝕，常年應用不變色） | ||
GPS選配 | 設備跟蹤定位（選配） | ||
數據發布選配 | PC 端、手機 APP、LED 顯示屏、液晶電視展示等 | ||

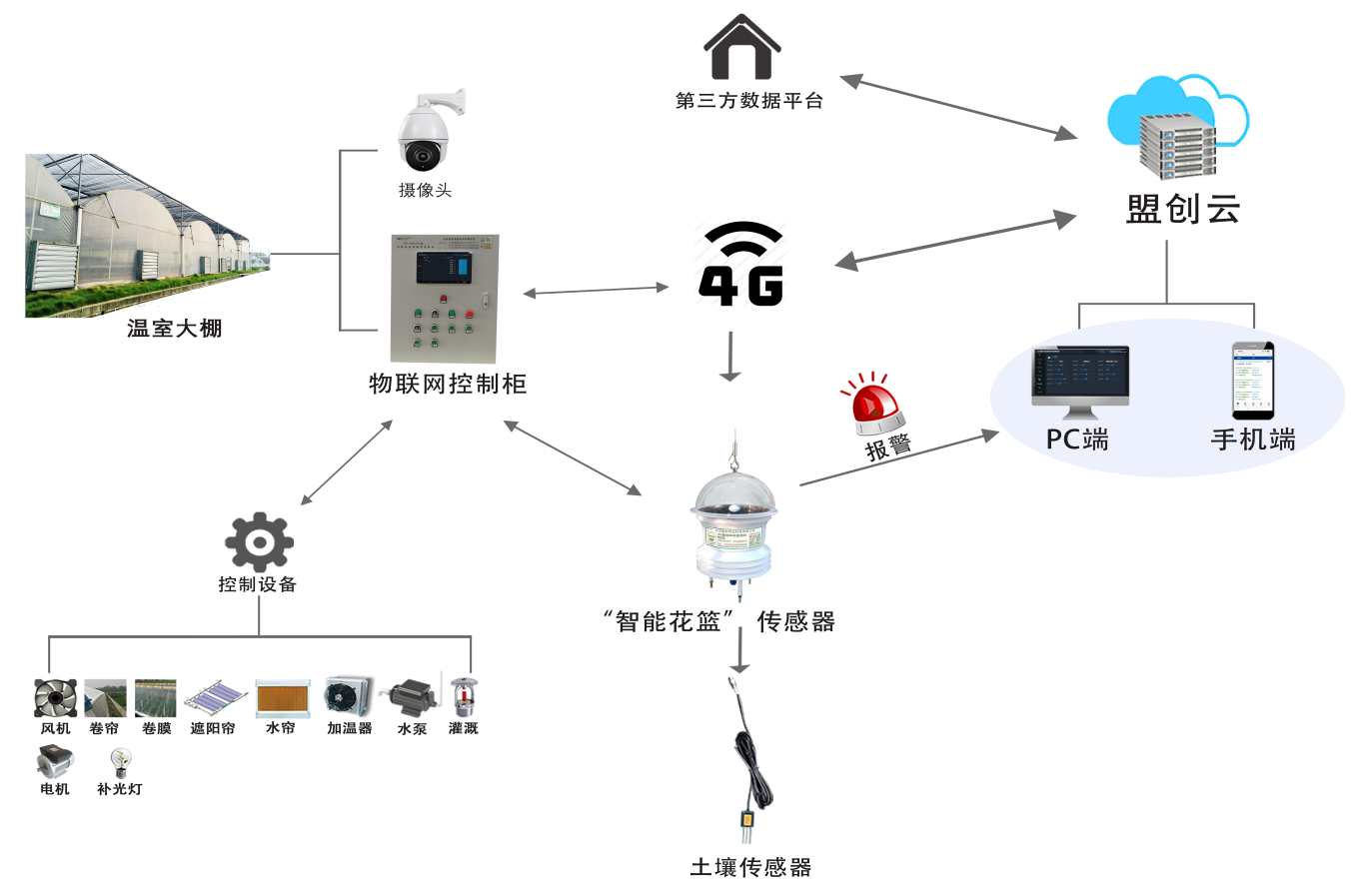

五、物聯網端控制設置

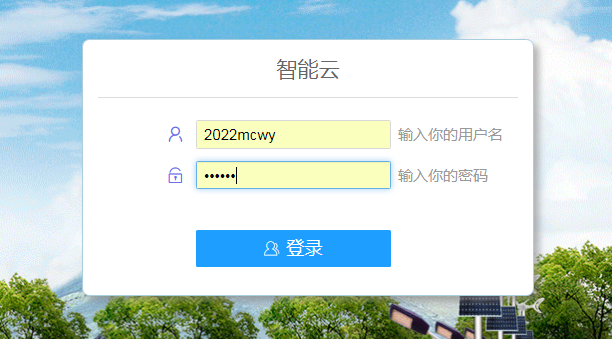

1、輸入域名“http://mengchuangyun.cn”，點擊登錄，輸入登錄賬號、密碼，點擊登錄進入物聯網自動化控制平臺。
2、進入控制臺，可以執行“添加設備”、“修改”、“刪除”、“設置”等。

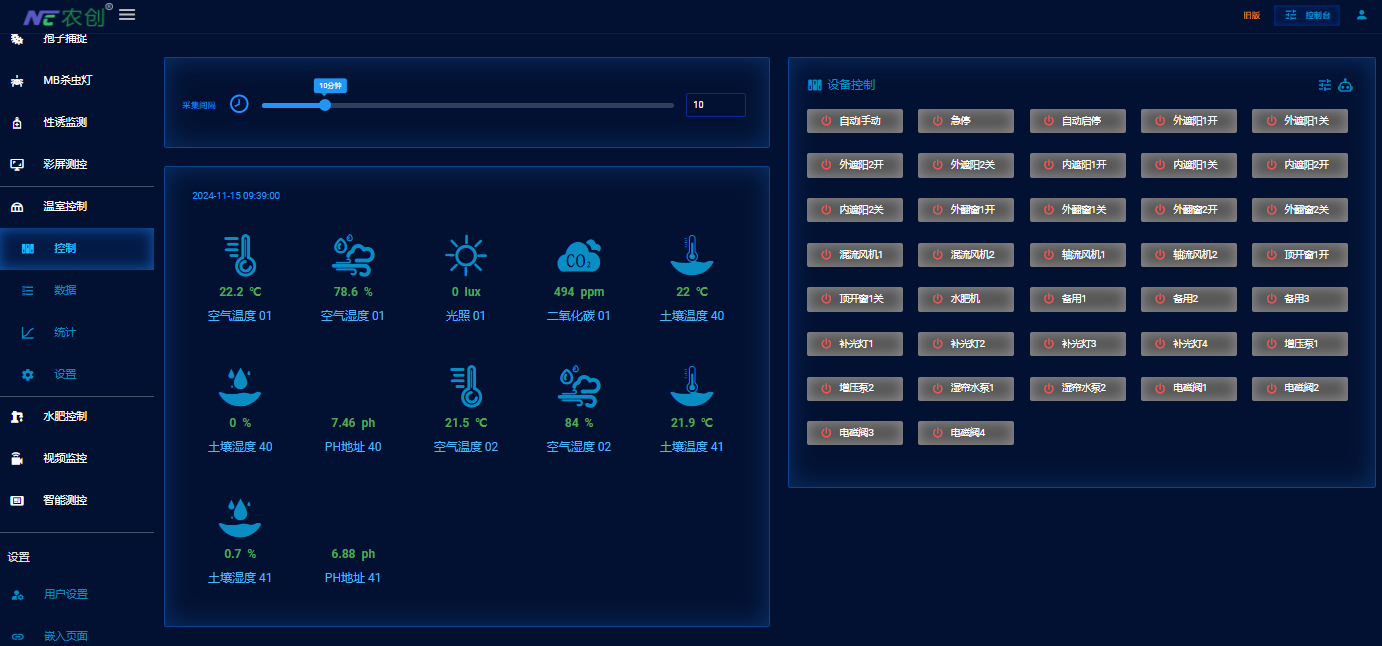

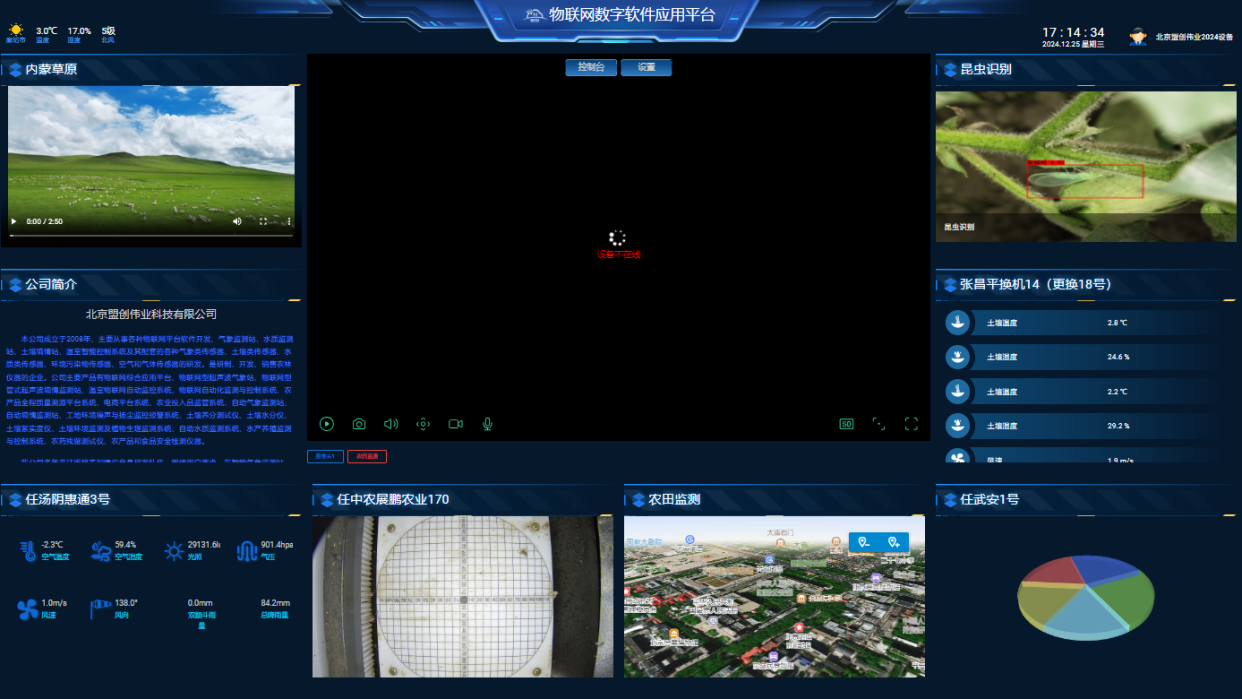

3、點擊指定設備，查看實時數據、歷史數據、數據曲線、可以添加預警、修改設置、更改賬號密碼等功能。

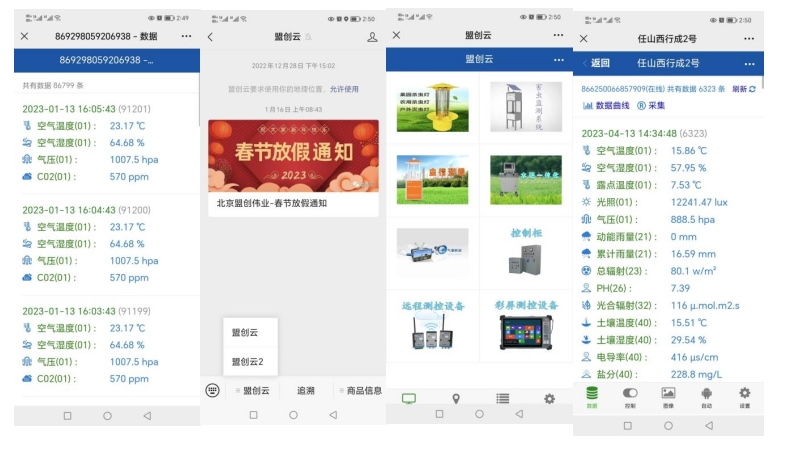

4、手機APP、微信公眾號（盟創云2）登錄，輸入賬號密碼，可以查看實時數據、曲線、設置、為設備選點定位等。
5、設備二維碼、手機微信掃描，可以查看設備最近上傳20條數據。
