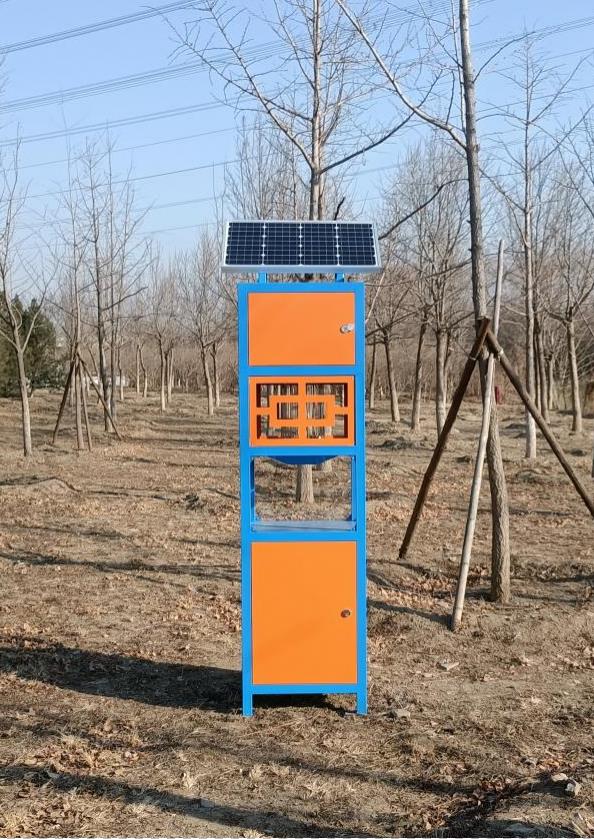

景觀殺蟲監測預警系統MC-WLSC

原理：

　　采用一體箱式高壓網殺滅害蟲的原理，主要運用害蟲較強的趨光、趨波、趨色、趨性信息的特性，將光的波長、波段、波的頻率設定在特定范圍內，近距離用光、遠距離用波，或者采用性誘劑產生的性信息引誘成蟲撲燈，燈外配以頻振式高壓電網觸殺、誘殺害蟲，統計殺蟲數量、害蟲種類，實時害蟲圖像，監測預警蟲害發生、監測蟲害發展數據曲線狀態等。由遠程實時監控終端通過4G無線傳輸系統將采集數據、圖像發送至服務器。實現遠程控制及數據統計分析蟲害信息。

應用領域：

　　 景觀殺蟲燈可廣泛應用于城市景觀、園林綠化、示范教學等各種害蟲捕殺監測領域。

功能特點：

　　1、配備誘蟲燈管或者性誘芯，利用害蟲趨光性和性誘原理進行各種害蟲或者針對某一種害蟲專一進行引誘。符合綠色環保生態物理性蟲害防治的未來需求。

　　2、箱式一體結構、集園林景觀蟲害監測、農林植保蟲害監測、可視化蟲害監測教學等，設備具有安全、綠色、環保設計理念，滿足不同用戶需求。

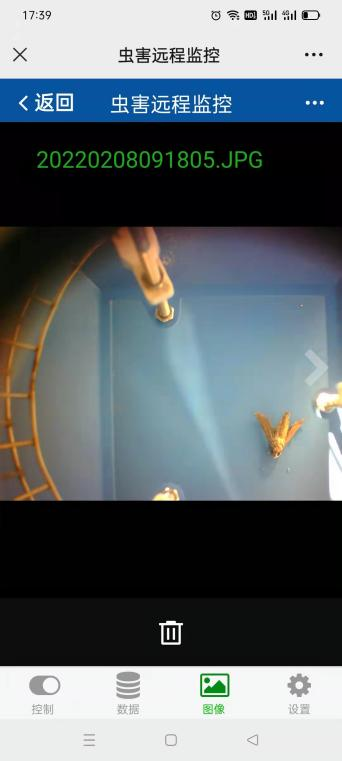

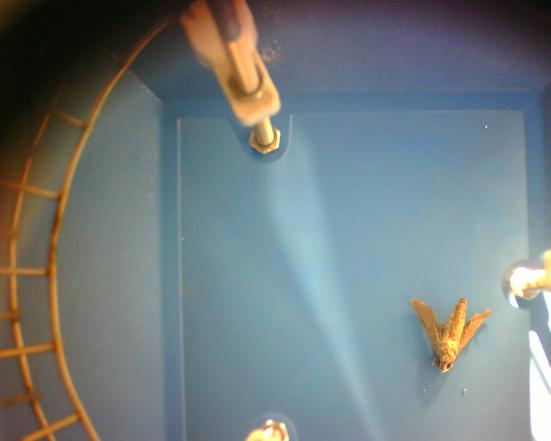

　　3、配備高清（400萬像素）攝像頭，可定時自動拍照、遠程控制拍照等方式對蟲害情況進行拍照查驗。遠程清晰查看現場害蟲飛行和死亡蟲體實景，供專業人員做出害蟲種類及數量詳細分析，有效提供預警措施。

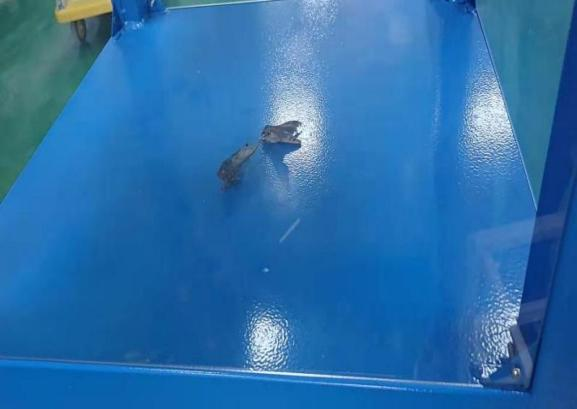

　　4、集蟲盒采用耐高溫、采光效果好PC聚碳酸酯陽光板，現場可觀察害蟲誘捕狀態、實現現場教學演示，普及植保害蟲信息、提供攝像頭補光，提高圖片清晰度。拆分式安裝結構，方便蟲體清理，有效提供雨水分離，避免蟲體腐蝕。

　　5、黃色標識防觸網，觸網高度尺寸：300mm，滿足所有飛行害蟲進入，殺蟲致死率不低于95%，未死可逃逸能力不高于3%。

　　6、整機尺寸：1600mm x 520mm x 450mm

            箱體尺寸：1600mm x 520mm x 450mm

           殺蟲（進蟲口）高度：1170-1470mm

           集蟲盒尺寸：300mm x 500mm x 430mm，集蟲盒雨水自動分離。

　　7、采集控制器可采集光控、雨控、GPS、空氣溫濕度、氣壓等485傳感器，控制高壓網、攝像頭、性誘芯種類、計數等功能，4G無線傳輸，本地開關機。

　　8、無線傳輸采用4G全網通模塊。

　　9、內置全球GPS/北斗衛星定位功能，遠程物聯網監測平臺隨時隨地查看設備站點地理位置信息。

　　10、可內置被盜移動觸發裝置，設備被盜竊移動時會關機上發服務器報警信息和短信向多個使用者報警，有效避免丟失、損毀、破壞。

　　11、具有電網殺蟲自動計算殺蟲數量功能，并上傳服務器平臺。

　　12、一體箱式結構，現場安裝簡單、只需要固定好地基、安裝固定太陽能板，接上航插，就可以完成安裝，開機準備工作。

　　13、配備光感、雨感開關，自動啟動設備，開始進入工作狀態。

　　14、具有工作時間設置功能，根據目標昆蟲生活習性規律，本機和遠程都可以設置。遠程可設置為0-24小時永久工作模式。

　　15、可配備觸摸式微動開關型操作鍵盤，本機可設置時鐘校準、工作時間、啟動和關閉顯示屏幕。

　　16、可配備自發光OLED主機屏幕，適用戶外環境溫度-45℃至70℃之間可正常工作、存儲。可翻頁顯示當前設備工作電壓、信號強度、殺蟲數量、GPS定位數據、時鐘、工作時間、工作狀態、雨水狀態、傾倒?fàn)顟B(tài)、欠壓狀態、設備ID號、環境參數數據(如空氣溫濕度、露點溫度、大氣壓力、二氧化碳等幾十種參數)。

　　17、具有雨水報警和停機上報功能。設備工作狀態下，當環境降雨時，設備立刻進入自動保護狀態，關閉高壓電網，并每隔15分鐘檢測一次是否下雨，雨停后立刻恢復正常工作。

　　18、反接保護：具有正負極意外反接保護功能，防止因人為操作不當造成燈體損壞。

　　19、蓄電池欠壓報警和充放電保護：配備兩級蓄電池過放保護裝置，第一級控制器進行電池充、放電維護，第二級進行設備欠壓保護。充放控制器更好的保護和防治蓄電池過充過放降低蓄電池的使用壽命。當設備電池欠壓時會自動關機進入休眠模式，并上傳服務器平臺報警。

　　20、控制電路：模塊化設計，單片機控制模塊、升壓模塊、鎮流器模塊、太陽能充電控制模塊，無線傳輸模塊。系統具有自檢功能、按鍵設定功能和可擴展屏幕顯示功能。

　　21、多種異常狀態報警功能：設備出現欠壓、被盜、傾倒、電網拉弧、雨水等情況時，設備會立刻停止高壓電網和燈管工作進入休眠狀態并上傳到服務器平臺、用戶手機短信報警。

　　22、主機聯網成功，開啟聯網工作模式，當信號不好，或無法聯網時，開啟單機工作模式，無論主機是否正常聯網，不影響主機殺蟲工作。

　　23、物聯網蟲害監測軟件系統支持計算機、手機APP、微信公眾號實時查看、殺蟲狀態、圖像信息、遠程控制開關、設置、數據存儲、害蟲種類添加、計數統計、數據曲線等。支持第三方API、或設備對接。

技術參數：

　　1、整機尺寸：1800mm x 520mm x 450mm

　　箱體尺寸：1800mm x 520mm x 450mm

　　殺蟲(進蟲口)高度：1170-1470mm

　　集蟲盒尺寸：300mm x 500mm x 430mm。

　　2、機箱材質：選用優質噴塑鋼板，主機箱防水等級IP65,適用環境-40-70℃。

　　3、控制面積：40～60畝。

　　4、燈體結構：一體箱式結構，現場安裝簡單。

　　5、設計壽命：≥5～15年。(蓄電池除外)

　　6、照片取景和寬度：距離 85cm，景寬25cm;距離60cm，景寬20cm;距離40cm，景寬13cm。

　　7、豎絲直徑2mm, 電網電壓：≤6KV±500V

　　8、誘集光源：頻振燈管(365～680nm)，使用壽命>50000(小時)。

　　9、撞擊面積：≥0.15㎡。

　　10、集蟲盒：采用耐高溫、采光效果好PC聚碳酸酯陽光板、拆分式安裝結構，方便蟲體清理，有效提供雨水分離，避免蟲體腐蝕。

　　11、溫控設置：采用高精度溫度傳感器，當溫度低于5℃，整機停止工作。

　　12、整燈功率：≤25W。

　　13、太陽能電池板組件：?jiǎn)尉Ч杼?yáng)能電池板，功率≥40Wp。

　　14、蓄電池：DC12V/40Ah免維護膠體電池。

物聯網蟲害監測預警系統軟件平臺：

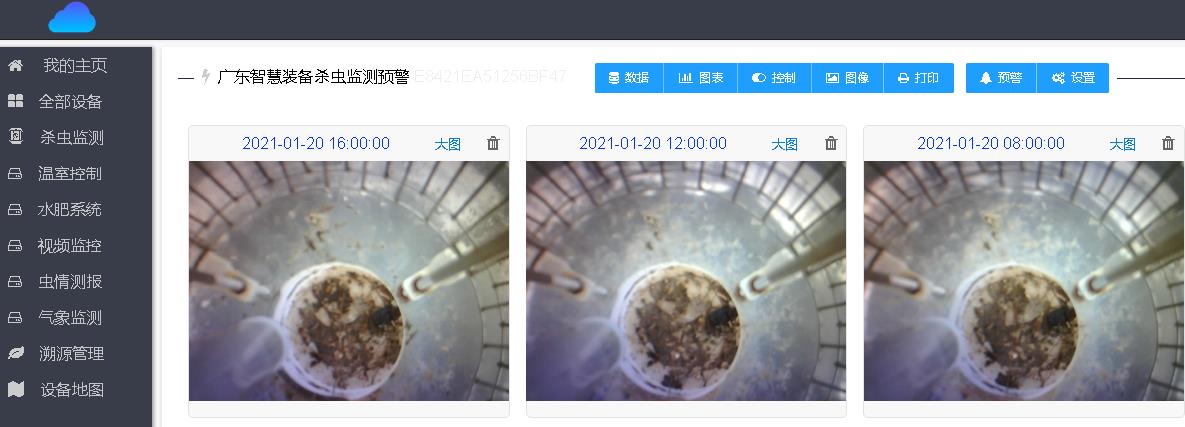

　　1、采用可視化編程語言設計界面友好的監測與管理系統，實現對被監測環境的遠程監測。通過監測平臺可以通過圖表查看設備電壓、環境參數數據、異常報警狀態、設定工作時間、地理位置信息、圖表、導出工作數據和控制等信息。

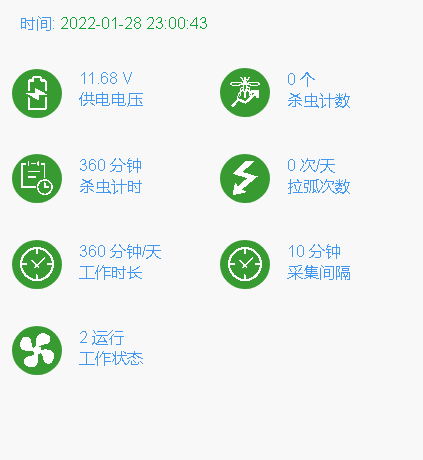

　　2、可實時顯示供電電壓、誘芯種類、有效時間、安裝時間、殺蟲數量、傾倒報警、雨水報警、空氣溫度、工作時長、采集間隔、工作狀態等設備數據狀態。

　　3、完善的數據管理功能，支持?jǐn)?shù)據庫管理及拍照、數據查詢、導出、打印、統計分析、圖表分析等各項數據處理。

　　4、通過曲線走勢或立柱式統計，更能直觀形象的查看某一時間段內的數據最高值、最低值和平均值。

　　5、可通過查詢?nèi)掌诘姆绞娇焖俨檎?、下載所需的數據，并以EXCEL表格的形式導出數據。

　　6、設置功能：顯示編輯設備界面，可設置數據采集間隔和設置地理位置坐標，點擊保存按鈕即可成功。

　　7、預警設置：首先啟用預警設置并通過添加手機號，短信推送了解何種氣象出現報警?？商砑佣鄠€(gè)手機號多人來管理，更好地提高工作效率及安全隱患。

　　8、支持手機隨時查看方式：通過手機微信添加盟創云APP，利用APP登錄查看，該APP支持分享，可多人看護，提高工作效率。

　　9、GIS地圖生成：利用檢測設備內置的GPS模塊，實現衛星定位數據捆綁測試數據信息，實施GIS地圖定點監控每個檢測點的位置信息，監測者可在其衛星定位圖標上點擊位置坐標查看該檢測點測試數據相關索引信息。

　　10、平臺上遠程可設置數據采集間隔、攝像頭拍照打開和關閉、高壓電網與燈管打開等多種功能。
