產品應用：

　　MC-DGP-III 病蟲害監測相機是一款基于多光譜成像的智能設備，配備5個4M像素多光譜通道及1個13M像素高清RGB通道，精準捕捉作物表皮紋理、色素異常及病害特征光譜;可實時識別蚜蟲、真菌感染等病蟲害，支持農田、果園、林區的全天候動態監測，為精準施藥、災害預警及生態研究提供高效、非侵入式的解決方案。

　　特點：

　　1.可實時輸出NDVI/GNDVI/NDSI/VID歸一化指數，

　　2.550nm/650nm/850nm/720nm/705nm等各光譜段獨立鏡頭，數據信噪比更高，

　　3.各光譜鏡頭通道采用光照計自適應曝光算法，輸出指數穩定準確、一致性好;

　　4.支持原始raw圖像輸出;多光譜物侯相機支持4G網絡連接;支持低功耗功能;支持sdk二次開發;

　　參數規格 ：

　　平臺：

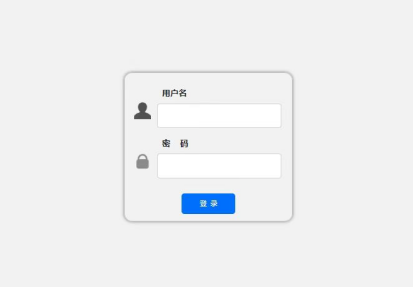

　　登錄相機web，使用Edge瀏覽器，登錄相機IP，進入登錄界面，輸入用戶名及密碼 (admin123)。

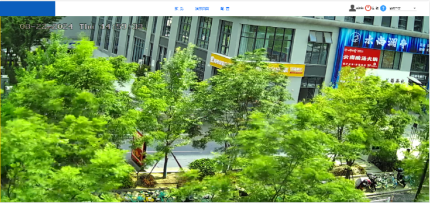

　　預覽界面

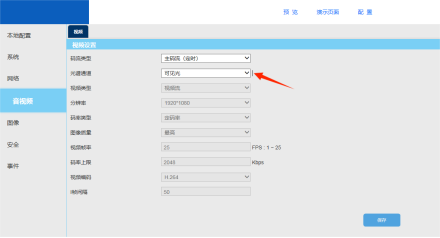

　　配置界面音視頻選項可切換通道

　　各通道效果

　　可見光                                           550nm

　　850nm                                             650nm

　　演示頁面

　　點擊“演示頁面”即可進入。演示頁面分為五個部分。

　　l 多光譜圖：可實時抓取多光譜數據，并以曲線表示

　　l 圖像預覽：四個通道預覽框同時顯示，可進行“抓JPG圖”、“抓RAW圖”、彩色與黑白切換等

　　l 文件管理：查看SD卡中文件，可將SD卡中的數據文件發送到FPT服務器中

　　l 日志：相機工作日志

　　l 配置：相機定時抓圖配置

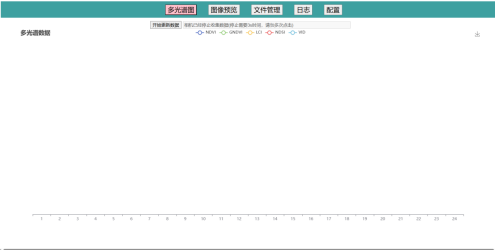

　?、俣喙庾V圖使用：點擊“開始更新數據”即可開始抓取實時多光譜數據。

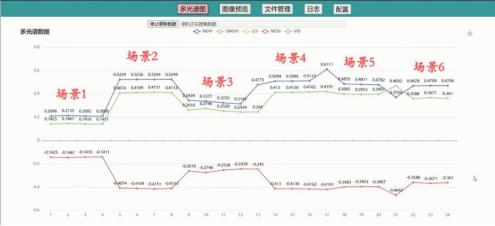

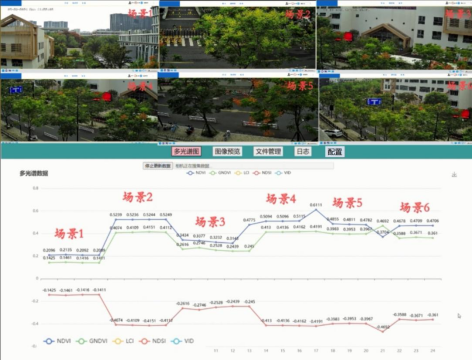

　　抓取多光譜數據*終效果如下

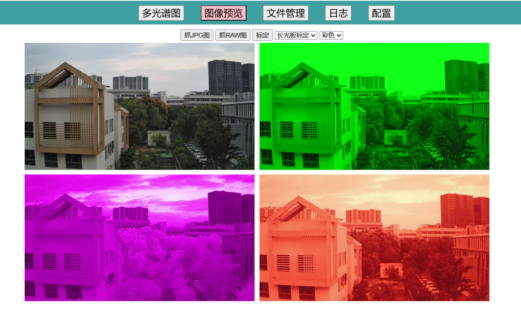

　?、趫D像預覽：圖像預覽界面可同時看到四個通道的實時圖像。

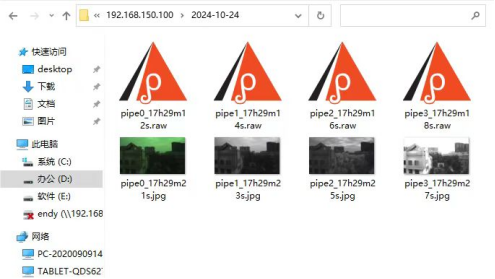

　　在圖像預覽界面中，點擊“抓JPG圖”“抓RAW圖”按鈕，等待片刻，會自動保存在SD卡以及FTP服務器儲存路徑下。

　　文件名規則：JPG圖：通道類型_ 時分秒.jpg;RAW圖：通道類型_ 時分秒.raw

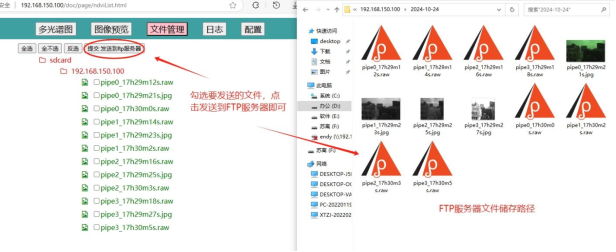

　　③文件管理:可以看到SD卡中的文件，可以選擇需要從SD卡中取出的文件，點擊發送到FTP服務器。可連接公網FTP服務器。

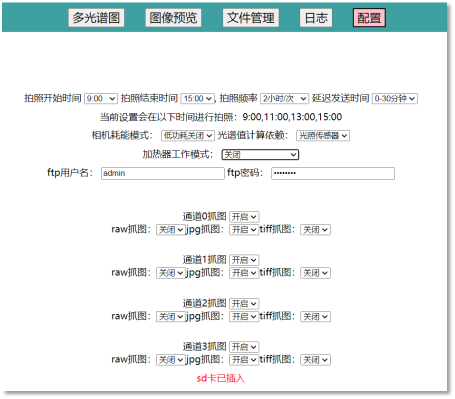

　?、菖渲茫合鄼C(jī)設置自動抓圖的時間段、抓圖頻率以及延遲發送時間，以下為各設置的詳情。

　　定時抓圖：

　　開始拍照時間：可選6:00-18:00;結束拍照時間：可選6:00-18:00。拍照頻次可選1小時/次-23小時/次;設置完開始拍照時間、結束拍照時間與拍照頻次，會顯示抓圖時間點，設備將會在此時間段內的整點抓圖。

　　延遲發送時間：可選0-1/5/10/20/30/50分鐘。以0-10分鐘為例，相機在指定整點抓圖之后，會在接下來10分鐘內隨機時間段發送到FTP服務器中。

　　低功耗功能設置：

　　相機耗能模式：低功耗關閉、低功耗打開。默認為低功耗關閉。

　　若設置了低功耗打開之后。設備完成抓圖傳輸?shù)裙ぷ髦螅瑫?huì)進入斷電狀態，到下一次工作時間點前5分鐘自動上電。若當前時間不在設備工作時間內，打開低功耗后會在20s左右之后立即進入斷電狀態。

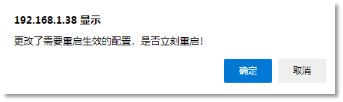

　　在切換低功耗模式時，會彈出提示框，點擊確認即可切換，并在一段時間后(30s左右)后生效。注意：若在設備工作時間內切換成低功耗打開，設備不會立刻進入低功耗，會在工作結束后5分鐘左右進入低功耗模式。

　　注意：進入低功耗模式之后，相機處于斷電狀態，無法登錄，無法操作使用。要結束低功耗模式，需長按相機尾線處的復位按鈕。如圖 4-10 所示，長按5-8s，聽到“嘀”聲表示復位成功，可以登錄相機，并在5小時內，無論是否設置進入低功耗，相機都不會進入低功耗模式。若要結束該狀態，需斷電重啟相機。

　　若在網頁設置了低功耗模式，相機進入低功耗模式之后，相機斷電，長按復位按鈕進行復位。此時，若沒有進入相機網頁修改成低功耗關閉，而是斷電重啟，則相機依舊會處于低功耗模式，在上電后30s左右，再次進入低功耗模式。

　　例如，開始拍照時間9:00，結束拍照時間11:00，延遲發送時間設置為0-10分鐘，拍照頻次設置為2小時/次。相機在9:00抓圖，在10分鐘內完成傳輸，在9:15進入低功耗，處于斷電狀態，在抓圖前5分鐘相機自動上電，即10:55自動上電。實際情況根據實際配置而定。

　　在設置拍照開始時間、拍照結束時間、拍照頻次、延遲發送時間時，需要重啟相機才會生效

　　光譜值計算依賴：

　　光譜值計算依賴分為光照傳感器和曝光傳感器，默認設置為光照傳感器。

　　加熱器工作模式：

　　加熱器工作模式默認關閉狀態;

　　l 關閉：立刻停止加熱，強制生效

　　l 啟動加熱：配合低功耗模式使用，開啟后不會立刻開啟加熱，在設備處于低功耗模式自動上電之前6分鐘左右，進行加熱。

　　例如，低功耗打開情況下，延遲發送時間設置0-10分鐘，拍照時間9:00，設備在9:15左右進入低功耗，處于斷電狀態，下一次拍照時間11:00，設備開始工作前5分鐘自動上電，即10:55左右自動上電，此時，加熱器會在此基礎上的前6分鐘開始加熱，即10:49左右開始加熱，加熱時間4分鐘。

　　l 立刻加熱一次：無論是使用低功耗模式，點擊該設置，就會立刻加熱一次，強制生效，加熱時間4分鐘。

　　l 季節性自適應加熱：與啟動模式功能類似，配合低功耗功能使用，多一項效果：根據當前季節進行加熱強度控制。

　　春季(3-5月)和秋季(9-11月)加熱2分鐘;

　　夏季(6-8月)加熱1分鐘;冬季(12月-次年2月)加熱4分鐘

　　啟動模式的加熱時間不會根據季節變化，固定加熱4分鐘。

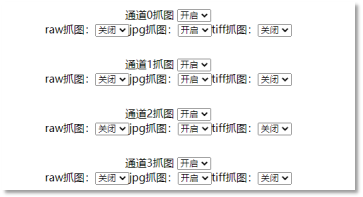

　　自動抓圖類型配置：

　　可對四個通道的抓圖進行單獨配置。
