空氣溫濕度變送器
- 產品介紹
MC-KWS型
空氣溫濕度變送器
1 | 產品概述 |
空氣的相對濕度是空氣中的絕對濕度與同溫度下的飽和絕對濕度的比值，得數是一個百分比。(也就是指在一定時間內，某處空氣中所含水汽量與該氣溫下飽和水汽量的百分比，用RH表示。
MC-KWS空氣溫濕度變送器采用進口數字式溫濕度傳感器，標定數據存儲在內部存儲器中。相對濕度和溫度傳感器具有數字式輸出，可完全互轉的特點，不需要經過復雜的校驗，它適用于環境設備配套，儀器設備集成，大量的一般性環境測驗。
2 | 產品特點 |
1、數字線性化修正。
2、安裝靈活,使用方便。
3、體積小、重量輕。
4、可做成多種外形，方便不同客戶的需求。
3 | 適用范圍 |
廣泛應用于樓宇自控、電信機房、造紙、倉儲物流、商場、賓館、電影院、火車站、博物館、影劇院、農業大棚、醫院、氣象、潔凈車間等需要測量空氣溫濕度的領域。
4 | 產品資料 |
5 | 使用方法 |

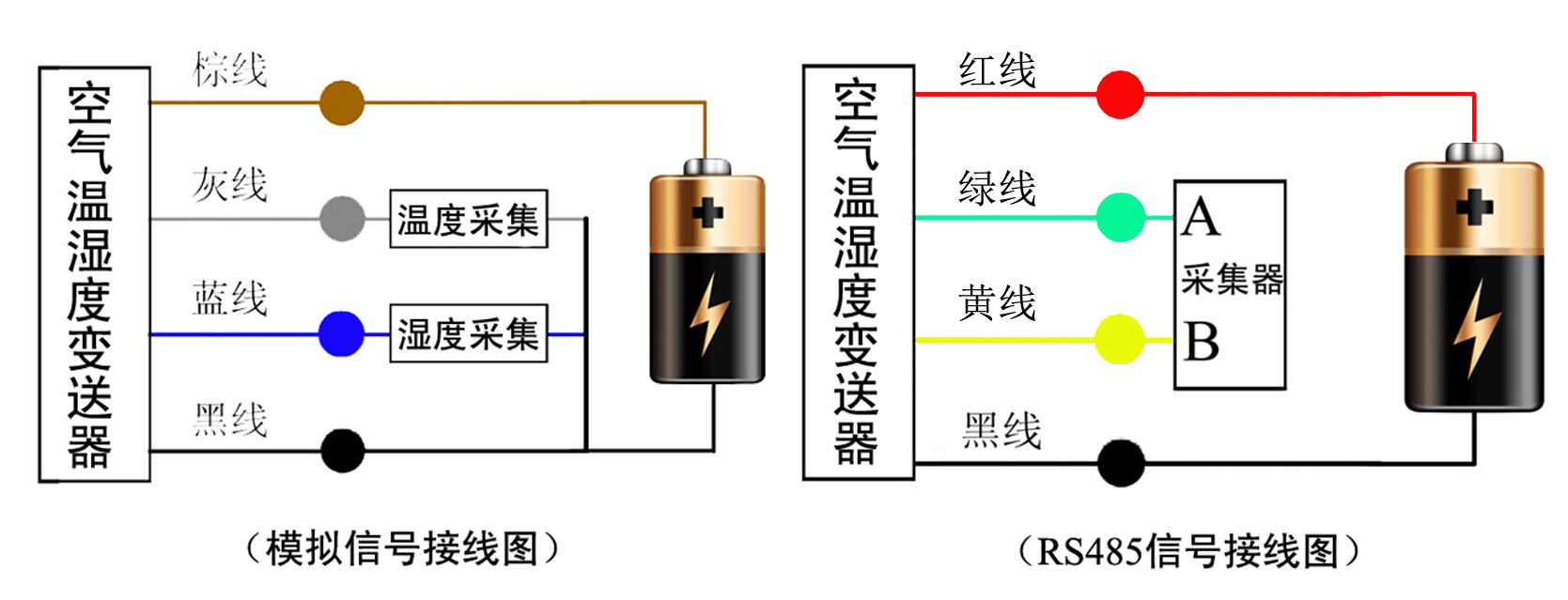

可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。接線說明：
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

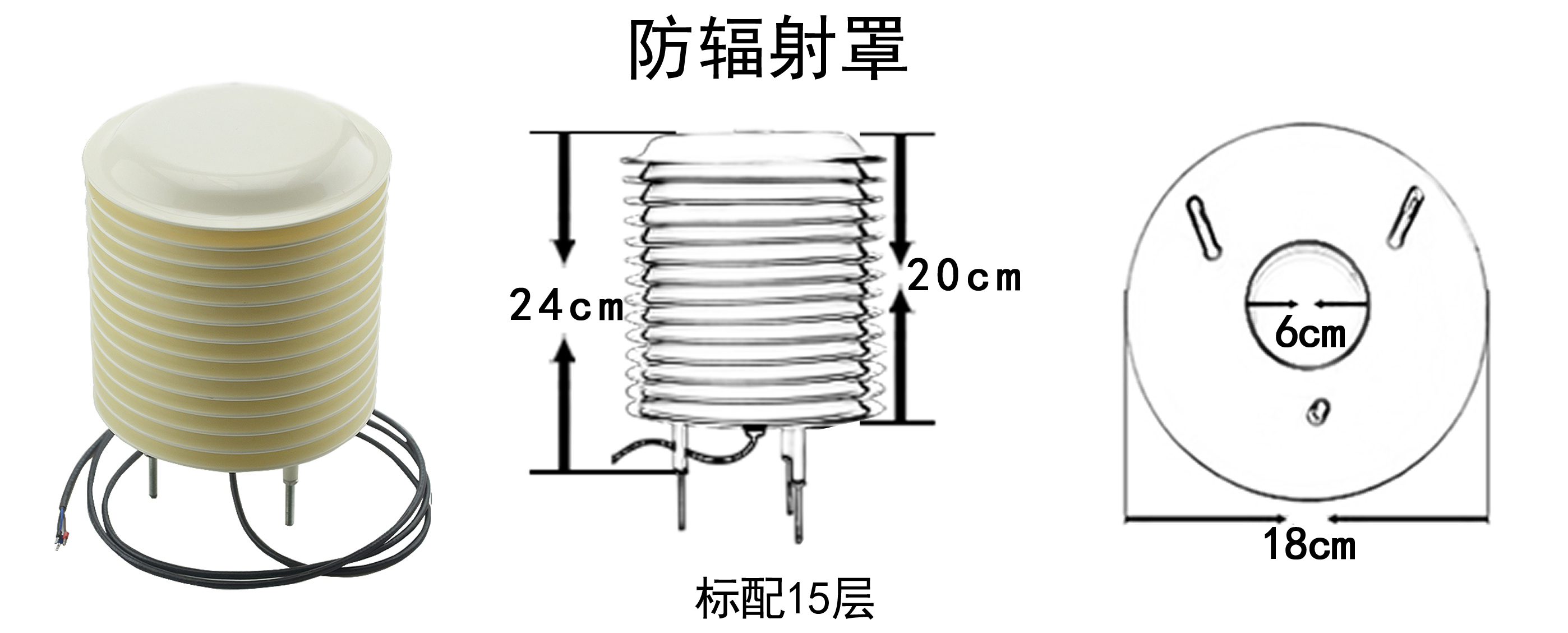

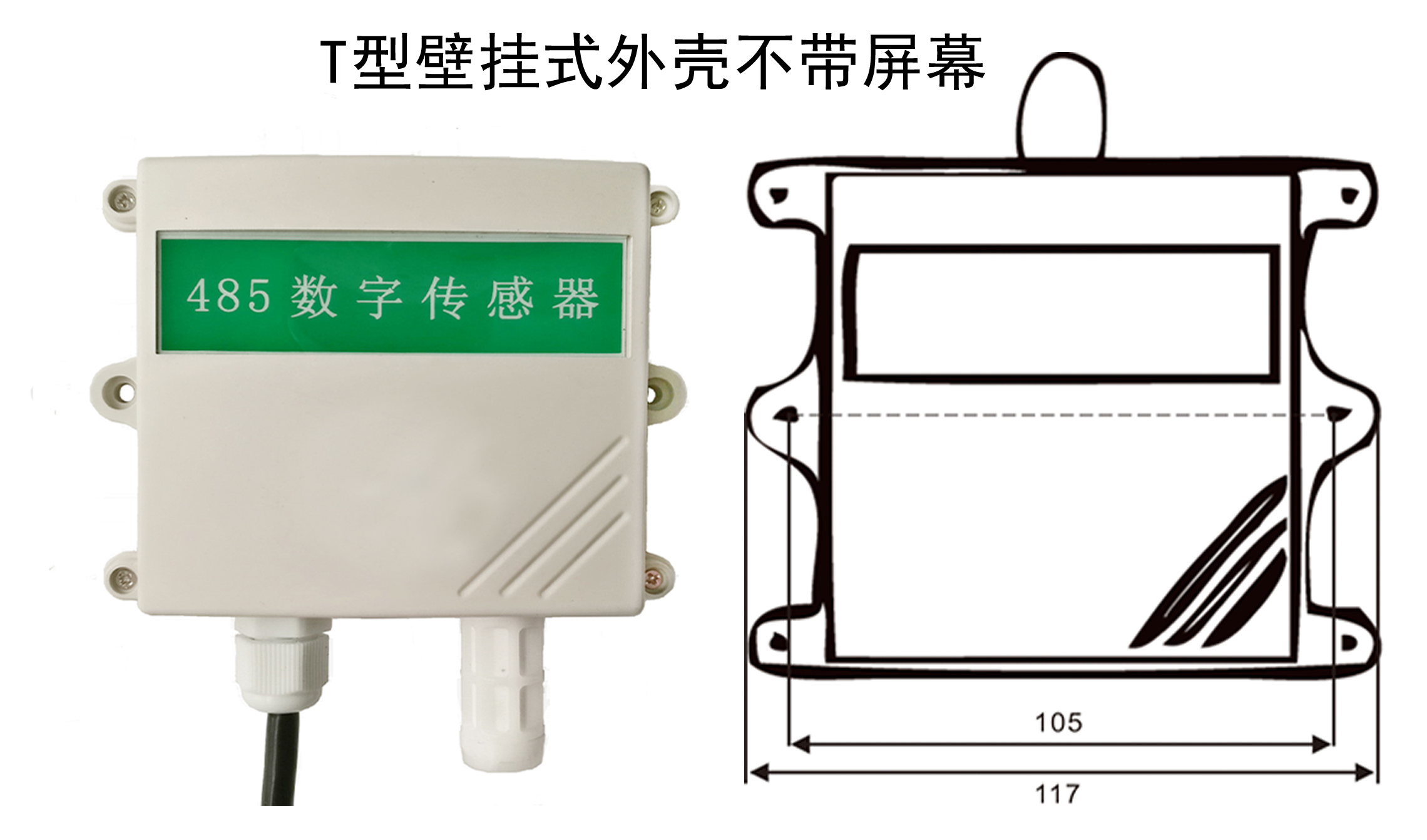

6 | 產品外形 |
7 | 數據轉換方法 |
空氣溫濕度RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的空氣溫度，濕度數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 00 | 00 | 02 | C4 | 0B |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器0數據高 | 寄存器0數據低 | 寄存器1數據高 | 寄存器1數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 04 | FF | E7 | 00 | C6 | FA | 42 |
空氣溫度 單位：℃ | 空氣濕度 單位：％ | |||||||
以上數據表示：
空氣溫度FFXE7=65511=65535-65511+1=25/10=-2.5℃（讀出值除以十計算）
注：當數據小于8000時，換算成十進制數據后÷10，即小數點左移一位，當數據大于等于（≥）8000時，用FFFF減去該數據后加1，換算成十進制數據后÷10，即小數點左移一位，然后前面加負號。
空氣濕度00XC6=198=198/10=19.8％（讀出值除以十計算）
查詢傳感器（地址為01）的空氣溫度數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 00 | 00 | 01 | 84 | 0A |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器0數據高 | 寄存器0數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | E6 | 39 | CE |
空氣溫度 單位：℃ | ||||||
以上數據表示：空氣溫度00XE6=230=230/10=23.0℃（讀出值除以十計算）
查詢傳感器（地址為01）的空氣濕度數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 01 | 00 | 01 | D5 | CA |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器1數據高 | 寄存器1數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | C2 | 39 | D5 |
空氣濕度 單位：％ | ||||||
以上數據表示：空氣濕度00XC2=194=194/10=19.4％（讀出值除以十計算）
8 | 使用上的注意事項 |
1、當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2、安裝處應遠離化學腐蝕環境；
3、變送器及導線應遠離高壓電、熱源等；
4、變送器屬于精密儀器，應存放在干燥通風常溫的室內環境；
5、傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞
9 | 產品保修 |
本產品保修期為一年。從發貨之日起十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
