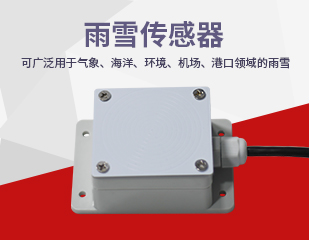

雨雪傳感器
- 產品介紹
MC-YX型雨雪傳感器
1 | 概述 |
雨雪傳感器利用雨水的導電特性，采用表面柵形電極感應外界雨雪情況，檢測是否有雨雪，內部采用智能微處理器，內置自動加熱裝置可排除雨雪附著的干擾，保障系統的正常運行。繼電器為一組常開、一組常閉，方便安裝使用。
2 | 雨雪傳感器特點 |
1、體積小，安裝方便
2、結構設計合理
3 | 適用范圍 |
適用于實現對雨雪有無的測量，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的雨雪有無定性測量

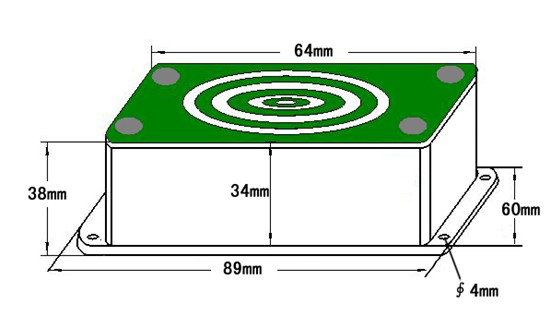

4 | 外形規格 |
5 | 技術參數 |
供電電壓：12～24V DC
輸出信號：繼電器，常開（標配），另可選配常閉 RS485
工作電流：10mA@12V（非加熱） 1A@12V（加熱）
加熱方式：自動
負載能力：AC 220V 1A DC 24V 2A
電纜長度：2米四線制（標配）

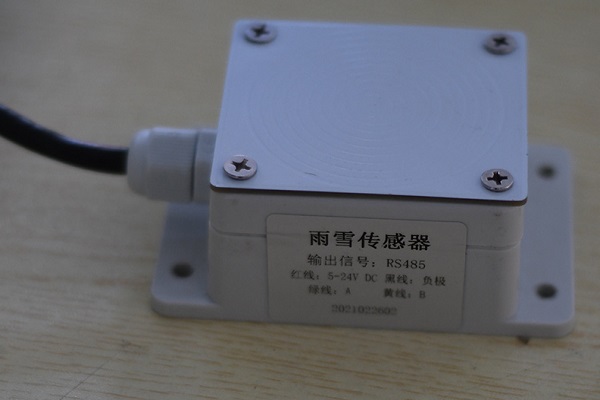

6 | 接線方式 |
紅色：電源正極
黑色：電源負極
綠色：信號A
黃色：信號B
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的*性損壞
RS485協議報文
修改地址，例如：將地址為01的傳感器改地址為02，主機→從機
原地址 | 功能碼 | 預留1 | 預留2 | 預留3 | 新地址 | CRC16低 | CRC16高 |
01 | 06 | 00 | 00 | 00 | 02 | 08 | 0B |
若傳感器接收正確，原樣返回
如果忘記傳感器的地址，可以使用廣播地址FE來更改，主機→從機
廣播地址 | 功能碼 | 預留1 | 預留2 | 預留3 | 新地址 | CRC16低 | CRC16高 |
FE | 06 | 00 | 00 | 00 | 01 | 5C | 05 |
若雨雪傳感器接收正確，則原樣返回
注：使用廣播地址FE時主機在同一時間只能接一個從機。
三、查詢數據
查詢傳感器（地址為01）的數據，主機→從機
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度低 | CRC16低 | CRC16高 |
01 | 03 | 00 | 00 | 00 | 01 | 84 | 0A |
若傳感器接收正確，返回以下數據，從機→主機
地址 | 功能碼 | 數據長度 | 寄存器0數據高 | 寄存器0數據低 | CRC16低 | CRC16高 |
01 | 03 | 02 | 00 | 01 | 79 | 84 |
降雨雪狀態：01表示有，00表示無 | ||||||
數據表示方法：數據寄存器數據低顯示：01表示有雨或者雪，00表示無雨雪。
7 | 雨雪傳感器安裝方式 |

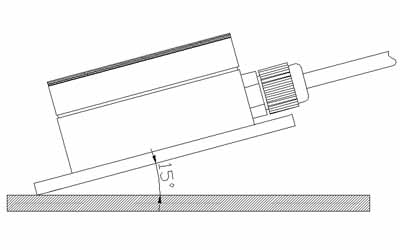

安裝時，應保持傳感器感應面與水平面成15度夾角，以防雨、雪的堆積對傳感器測量造成影響。
8 | 維護和保養 |
雨雪傳感器是具有優良設計和功能原理的科技產品，應注意維護和保養。下列建議將幫助您有效使用保養服務。
1、避免儀器被刮劃，保持外部保護膜完整性，增加儀器使用壽命。
2、粗暴地對待儀器會毀壞內部電路板及精密的結構。
3、使用清潔、干燥的軟布清潔儀器外部。
9 | 產品保修 |
本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
